在測(cè)試的各個(gè)階段，對(duì)軟密封閘閥進(jìn)行了解體檢測(cè)；同時(shí)按照 GB/T13927-1992《通用閥門壓力試驗(yàn)》的要求，對(duì)閥門進(jìn)行了密封性測(cè)試。根據(jù)檢測(cè)的結(jié)果，總結(jié)如下：

1、軟密封閘閥閥體的密封面完好，沒(méi)有任何摩擦損傷。

2、軟密封閘閥閥板從外表來(lái)看與閥體接觸的密封面有輕微的擦痕。此擦痕在運(yùn)行1萬(wàn)次開(kāi)始出現(xiàn)，到,3萬(wàn)次時(shí)發(fā)展較快，3萬(wàn)次到5萬(wàn)次之間發(fā)展較平緩。

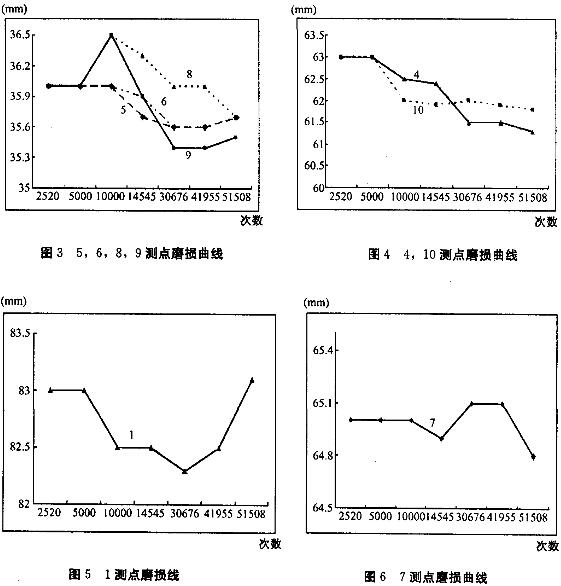

3、閥板從圓周劃分的12點(diǎn)來(lái)看，磨損基本對(duì)稱，表明閥板在閥體中受力基本均勻。2點(diǎn)和12點(diǎn)厚度尺寸變化較小，這兩點(diǎn)的受力較小；3點(diǎn)和11點(diǎn)厚度尺寸變化有所增加；4點(diǎn)和10點(diǎn)的變化最大(1.7mm和1.2mm)，證明此處的受力最大；5、6點(diǎn)和8、9點(diǎn)的變化較小，此處由側(cè)向接觸轉(zhuǎn)為正壓接觸。

4、盡管閥板有磨損，但通過(guò)密封性試驗(yàn)，其性能仍能完全達(dá)到GB/T 13927-1992的要求。

5、從閥桿、絲套及其他傳動(dòng)部位的尺寸檢測(cè)，均未見(jiàn)明顯磨損。

6、目前，靜壓壽命試驗(yàn)已達(dá)到51508次，遠(yuǎn)遠(yuǎn)超過(guò)JB /T 53162-1999《閘閥產(chǎn)品質(zhì)量分等》軟密封閘閥優(yōu)等品靜壓壽命試驗(yàn)次數(shù)(4000次)，隨著測(cè)試的持續(xù)進(jìn)行，該測(cè)試啟閉次數(shù)仍在繼續(xù)增加。
