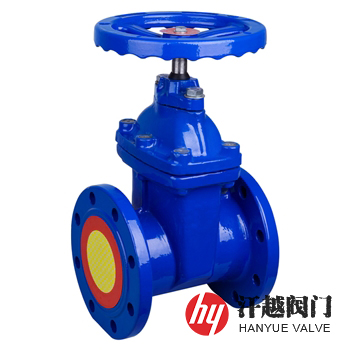

Z45X暗桿彈性座封閘閥是一種閥桿作旋轉運動，傳動螺紋在閥體內腔，并利用閘板整體包覆橡膠，密封面在關閉時產生彈性變形的補償作用達到良好的密封效果的軟密封閘閥，其閥桿采用三道O型環密封圈設計，可大大減少開關時的摩擦阻力，大幅減少漏水現象，且在有壓力及不停水的情況下施工更換O型圈。本產品具有體積小，重量輕，便于安裝和維修、開關輕巧，密封可靠，彈性記憶佳及使用壽命長等優點。
Z45X暗桿彈性座封閘閥閥體通常采用樹脂砂造型球墨鑄鐵材質制成，強度高、體積小，重量較傳統閘閥重量減輕約20% ~ 30%，其內、外部以無毒性粉體環氧樹脂涂裝，增強耐腐蝕能力，提高給水品質，閥瓣的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象。本產品安裝維修方便，克服了一般閘閥密封不良、漏水和生銹的現象，特別適合使用溫度不大于80℃的城鎮給水排水管路上用，可供生飲。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閘板骨架 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 閘板橡膠 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 壓 蓋 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
8 | 防 塵 罩 | NBR | NBR | NBR | NBR | NBR | NBR |
9 | 手 輪 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 216-2013 給水排水用軟密封閘閥 | |||||
法蘭尺寸 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
試驗標準 | GB/T 13927-2008、API 598-2016 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
公稱壓力 PN | 公稱尺寸 DN | 結構尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸mm | ||
L | Ha/Hc | L | Ha/Hc | ||||
10 ~ 25 | 50 | 178 | 313/355 | 10 ~ 25 | 250 | 330 | 837/875 |
65 | 190 | 332/375 | 300 | 356 | 948/990 | ||
80 | 203 | 372/415 | 350 | 381 | 1010/1050 | ||
100 | 229 | 424/476 | 400 | 406 | 1220/1245 | ||
125 | 254 | 497/540 | 450 | 432 | 1280/1310 | ||
150 | 267 | 562/600 | 500 | 457 | 1480/1560 | ||
200 | 292 | 680/720 | 600 | 508 | 1665/1750 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠彈性座封閘閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、附件要求等，本產品有明桿和暗桿兩種，具體詳情請聯系我司銷售技術人員。
