截止閥

: 更新時間2023-07-11 16:11:57; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

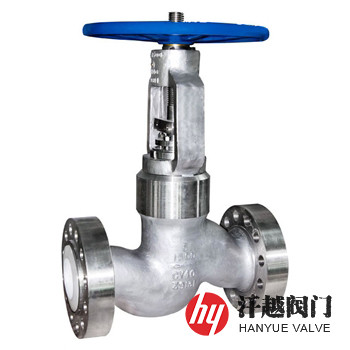

Inconel600合金截止閥產品概述

Inconel600截止閥是一種閥體、閥蓋和閥瓣采用ASTM A494 CY40工業(yè)閥門用Ni-Cr-Fe合金鑄造的鑄件，閥座和閥桿為ASTM B564 N06600或Inconel 600、Alloy 600等鍛造的鍛件，具有較強的抗氧化能力和在高溫下有較高的強度，在潮濕的環(huán)境中能阻止氯化物離子引起的金屬應力腐蝕裂紋形成的英康乃爾合金截止閥。該閥主體部件所使用的材料在氧化中性介質中的抗氧化性能比純鎳好，溫度可高達1180℃，能耐各種廢氣、堿性溶液和大多數有機酸及化合物的腐蝕，且不易產生氯離子的應力腐蝕開裂，它的力學性能與鉻鎳奧氏體不銹鋼相近，擁有良好的強度與塑性韌性的配合，但耐高溫性更佳，在600~650℃中可長期使用。本產品操作方式有手輪、傘齒輪、氣動、電動和液動等幾種，適用于頻繁開關，耐高溫高壓和耐腐蝕性介質的場合，可作截斷閥用，不適合用在雙向流動的工藝管道和含有固體顆粒介質的管道。

Inconel600合金截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CY40	B564 N06600	Inconel 600	Alloy 600
2	閥蓋	A494 CY40	B564 N06600	Inconel 600	Alloy 600
3	閥瓣	A494 CY40	B564 N06600	Inconel 600	Alloy 600
4	閥桿	Inconel 600	Inconel 600	Inconel 600	Inconel 600
5	閥座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
6	上密封座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
7	壓蓋	Inconel 600	Inconel 600	Inconel 600	Inconel 600
8	填料	Graphite	Graphite	Graphite	Graphite

Inconel600合金截止閥性能規(guī)范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

Inconel600合金截止閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

Inconel600合金截止閥結構圖

Inconel600合金截止閥

如果你需訂購我廠不銹鋼截止閥產品，煩請告知公稱壓力、公稱尺寸、閥體材料牌號、使用介質和介質溫度等，本產品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整體鍛造成型。
