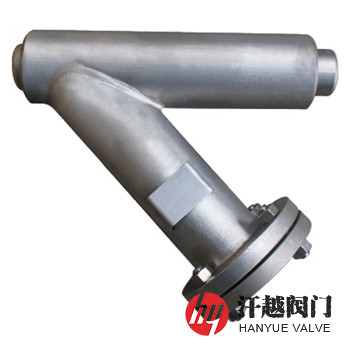

S31803雙相鋼Y型過濾器是一種主體部件采用2205、S31803或S22253、022Cr22Ni5Mo3N、00Cr22Ni5Mo3N等材料焊制而成，適用于化工、石油化工、海水談化及相關工業等生產中的硫化物和氯離子含量較高的液體及氣體物料，用以過濾其固體雜質，且端部連接形式為法蘭或焊接的雙相不銹鋼Y型過濾器，該過濾器橫管和斜管通過氬弧焊工藝按45度角或按客戶要求的角度焊接組成殼體，而橢圓形濾座擋圈則按相同的角度焊裝在橫管內部，由濾框和濾網組成的圓柱形濾筒放置在濾座擋圈上，并通過法蘭蓋經螺栓螺母壓緊固定，從而將物料進口和出口分隔開來，使得待過濾介質能先由進料口迅速進入濾筒內經濾框和濾網過濾后，再?gòu)某隽峡诹鞒?。本產品通常安裝在泵、閥門、壓縮機的入口或流量?jī)x表前的管道上，以保護此類設備或儀表。
序號 | 部件名稱 | 材料名稱 | |||
1 | 殼 體 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
2 | 殼 蓋 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
3 | 濾 筒 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
4 | 濾 網 | 2205 | S31803 | S22253 | 022Cr22Ni5Mo3N |
5 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE |
6 | 螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
7 | 螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
連接法蘭 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||
檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
過濾精度 | 10目 ~ 500目 | |||

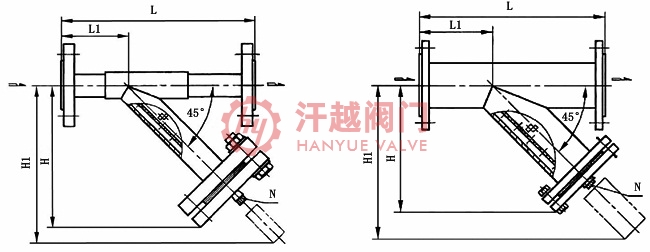

公稱壓力 | 公稱尺寸 | 安裝尺寸mm | 排污口N | |||
L | L1 | H | H1 | |||
16 ~ 40 (Class150)20 (Class300)50 | 15 | 260 | 96 | 180 | 270 | R ? |
20 | 270 | 96 | 190 | 280 | R ? | |
25 | 270 | 96 | 190 | 280 | R ? | |
32 | 270 | 45 | 230 | 330 | R ? | |
40 | 270 | 40 | 230 | 330 | R ? | |
50 | 290 | 50 | 245 | 350 | R ? | |
65 | 320 | 70 | 280 | 400 | R ? | |
80 | 350 | 85 | 315 | 450 | R ? | |
100 | 425 | 115 | 360 | 520 | R ? | |
125 | 480 | 140 | 390 | 560 | R ? | |
150 | 540 | 160 | 460 | 660 | R ? | |
200 | 700 | 190 | 540 | 770 | R ? | |
250 | 800 | 200 | 660 | 945 | R ? | |
300 | 950 | 310 | 750 | 1080 | R ? | |
350 | 1050 | 370 | 845 | 1210 | R ? | |
400 | 1250 | 420 | 920 | 1320 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請告知公稱壓力、公稱尺寸、殼體和過濾網材質、過濾網孔徑或目數等，本產品接口端面型式可采用螺紋、承插焊、對焊和法蘭連接等。
