YQ98007型過濾活塞式高度水位控制閥是一種利用水箱、水池或水塔設定的高低水位的靜壓水頭之差，通過高度水位控制導閥來控制主閥敏感元件活塞的上下運動以達到對主閥的開啟與關閉的閥門。當水箱或水池(水塔)的水位升到設定的高水位時，主閥關閉，停止向水箱或水池(水塔)供水，當水箱或水池(水塔)下降到低水位時，主閥打開，向水箱或水池(水塔)供水。其通過調節高度水位導閥的調節螺桿，可以設定高低水位。該閥必須安裝在水箱或水池(水塔)外，便于調節和維護，避免進入水箱或水池(水塔)操作的危險性。本產品廣泛用于建筑給水、消防、工礦企業上的水池、水塔、水箱等，代替以往的液面控制閥，它采用純機械水力控制，取消了浮球(電浮球)和電器控制，克服以往水位控制閥頻繁啟閉的缺點，利用水箱或水池(水塔)水位變化，靜壓水頭之差控制主閥啟閉，安全、可靠、準確。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 調 節 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
12 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
壓力試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||

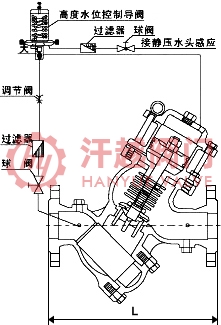

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品如使用在海水環境中或介質物理化學性質類似于海水，訂貨時需注明，需注意的是該閥應采用一備一用安裝方式，避免閥出現故障后系統不能正常運行，如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
