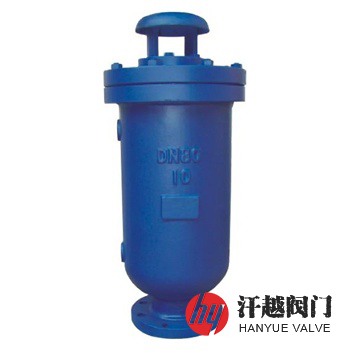

SCAR污水復合式排氣閥是在CARX復合式排氣閥原理基礎上將結構略作改進，被設計成杠桿把浮球控制在其下面，使污物只能在閥體下部，而不會纏繞在上部排氣口上，影響密封性能。該閥特別適合安裝在污水管路系統的頂端或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線達到正常運轉，如不裝此閥，管道隨時會出現閉氣，使污水流速受到影響，甚至?xí)袛啵?dāng)出現停電或停泵，管中水流空或遇管內產生負壓時，還會引起管道振動或破裂。
SCAR污水復合式排氣閥能進行微量排氣和大量進排氣。當污水開始進入管道時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，污水進入閥內，浮球被浮起上升并帶動塞頭關閉，停止大量排氣；當管內水正常輸送時，自然會有少量空氣聚集到管內上部，待其達到一定程度，閥內污水位下降，浮球隨之下降，此時空氣則由小孔排出；當出現停電、停泵，管內水流空或遇管內產生負壓時，此時塞頭迅速開啟，吸入大量空氣，確保輸水管線安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 活 塞 | 304 | 304 | 304 | 316 | 316L |
5 | 頂 塞 | 304+NBR | 304+NBR | 304+NBR | 316+NBR | 316L+NBR |
6 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
7 | 墊 圈 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 杠 桿 架 | 304 | 304 | 304 | 316 | 316L |
9 | 杠 桿 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 污水、清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||||||
Do | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 50 | 205 | 495 | 160 | 125 | 100 | 16-3 | 4-18 |
80 | 270 | 600 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 285 | 760 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 340 | 860 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 400 | 1010 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 465 | 1210 | 405 | 355 | 320 | 30-3 | 12-25 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品是專用污水管道工程的排氣閥，有法蘭式和內螺紋式兩種，若需要了解其他性能參數、結構尺寸、價格等詳情，請聯系我們！
