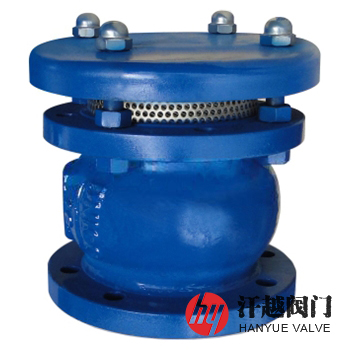

真空釋放進氣閥是一種由吸氣閥體、閥蓋、高速吸氣孔口和帶彈簧的閥瓣等組成的負壓吸氣閥，其吸氣閥體內壁設有閥座，該閥座與閥瓣通過密封圈密封，閥瓣通過彈簧上下移動，使吸氣閥封閉或開啟高速吸氣孔口使之保持關閉或通氣狀態。該閥通過調整彈簧強度或者閥瓣配重，可調節負壓開啟值在-50pag～-5000pag之間，滿足管線或者容器需要真空保護的要求。
真空釋放進氣閥在分離的水柱回流彌合時，當系統壓力升高至接近大氣壓力但仍處于微負壓狀態時，彈簧頂托力剛好克服閥瓣自重而關閉孔口，停止吸氣，該閥只有大流量吸氣功能而沒有排氣功能，從而能夠抑制管內空腔彌合水錘的能力。本產品能夠滿足水路系統中特殊情況下的通氣問題，尤其是當發生非常水錘情況下的安全保護問題，還可以作為高速進排氣閥的吸氣量補充閥門，在負壓條件下，二者都能夠高速吸氣，確保管線安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥??????? 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥??????? 桿 | 304 | 304 | 304 | 316 | 316L |
3 | 閥??????? 瓣 | 304 | 304 | 304 | 316 | 316L |
4 | 彈??????? 簧 | 304 | 304 | 304 | 316 | 316L |
5 | 閥??????? 體 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 閥??????? 座 | 304 | 304 | 304 | 316 | 316L |
7 | 密? 封? 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 防? 護? 網 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等 | ||||
檢驗試驗 | GB/T?13927-2008、API?598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃?~?80℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | |||||
L | D | D1 | D2 | b-f | N-Φ | ||
16 | 50 | 180 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 190 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 210 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 225 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 250 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 310 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 370 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 380 | 460 | 410 | 375 | 30-4 | 12-25 | |
表中只列出了部分JB/T?79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品可根據用戶需要裝設微量排氣閥和不裝設微量排氣閥，以上結構圖及產品圖為小口徑樣式，大口徑與此圖略有不同，如需詳情，請咨詢客服。
